Klasse D versus Klasse AB : Het directe antwoord voor line-array-systemen
Voor de meeste moderne touring- en permanent geïnstalleerde line-array-systemen is een klasse D Pro Line Array-versterker is over het algemeen de meer praktische keuze, omdat het een hoger rendement, een lagere warmteafgifte en een lichter chassis levert dan een vergelijkbaar Klasse AB-ontwerp. Klasse AB-versterkers nemen nog steeds een plaats in in bepaalde opstellingen, vooral waar oorspronkelijk een rack rond die topologie werd gebouwd of waar een ingenieur een sterke voorkeur heeft voor de traditionele dempingseigenschappen bij lage frequenties.
In de praktijk is de keuze zelden absoluut. Efficiëntie, warmte en gewicht geven de voorkeur aan klasse D, terwijl sommige ingenieurs klasse AB nog steeds associëren met een zekere zachtheid in het middenbereik bij specifieke kastontwerpen. In de onderstaande paragrafen worden de technische redenen achter deze verschillen besproken, zodat de vergelijking kan worden toegepast op een daadwerkelijke installatie in plaats van te worden behandeld als een algemene regel.
Hoe een klasse D Line Array-versterker werkt
A Klasse D line-array-versterker maakt gebruik van hoogfrequente schakelende uitgangsapparaten in plaats van een continu geleidende lineaire fase. Het binnenkomende audiosignaal wordt omgezet in een pulsbreedtegemoduleerd schakelpatroon, de uitgangstransistoren worden volledig aan of volledig uitgeschakeld bij een zeer hoge schakelfrequentie, en een laagdoorlaatfilter aan de uitgang reconstrueert de versterkte audiogolfvorm uit dat schakelpatroon.
Waarom een ander ontwerp de hitte vermindert
Omdat de uitvoerapparaten het grootste deel van hun tijd volledig aan of volledig uit zijn, gaat er heel weinig energie verloren als warmte tijdens de overgang tussen deze toestanden. Dit is de belangrijkste reden waarom de Klasse D-topologie efficiëntiecijfers kan bereiken in het bereik van 85 tot 92 procent bij nominaal vermogen, vergeleken met een Klasse AB-trap die een aanzienlijk groter deel van het ingangsvermogen als warmte afvoert in plaats van dit aan de luidsprekerbelasting af te geven.
Moderne filtering en feedback
Vroege Klasse D-ontwerpen hadden soms de reputatie dat ze een minder verfijnd geluid hadden vergeleken met lineaire versterkers, grotendeels als gevolg van schakelruis en eenvoudiger filternetwerken. De huidige ontwerpen maken gebruik van multi-order uitgangsfilters en strakkere feedbackloops, waardoor die kloof aanzienlijk is verkleind voor professionele toertoepassingen.
Hoe een klasse AB-versterker werkt
Een Klasse AB-versterker maakt gebruik van een paar uitgangstransistoren die zo zijn voorgespannen dat ze allemaal iets meer dan de helft van de audiogolfvorm geleiden, waardoor de crossover-vervorming wordt vermeden die gepaard gaat met pure Klasse B-werking, terwijl ze toch aanzienlijk efficiënter zijn dan een Klasse A-trap die continu over de hele golfvorm geleidt.
Omdat de uitgangsapparaten in een gedeeltelijk geleidende lineaire toestand blijven in plaats van volledig aan en uit te schakelen, zet een klasse AB-trap een groter deel van het ingangsvermogen om in warmte, vooral bij lagere uitgangsniveaus. Dit is de reden waarom Klasse AB-rekken die bedoeld zijn voor toergebruik met hoog vermogen doorgaans grotere koellichamen en een hoger totaal chassisgewicht hebben dan een gelijkwaardige Klasse D-eenheid.
Efficiëntie over het gehele uitgangsbelastingsbereik
Efficiëntie is geen vast getal, omdat het verschuift afhankelijk van hoeveel van het nominale vermogen een versterker daadwerkelijk levert op een bepaald moment tijdens een show. Het onderstaande lijndiagram illustreert een typische efficiëntiecurve voor elke topologie over vier gemeenschappelijke belastingspunten, van een kwart van het nominale vermogen tot het volledige nominale vermogen.
Typisch efficiëntiepatroon over de uitgangsbelasting voor klasse D- versus klasse AB-topologie, alleen weergegeven ter algemene vergelijking
Warmteopwekking en thermisch beheer
De warmteafgifte heeft rechtstreeks invloed op de manier waarop een versterkerrek moet worden gekoeld, hoeveel ventilatorgeluid het produceert in de buurt van een publiek of een uitzendmicrofoon, en hoeveel belasting het op de stroom en airconditioning van de zaal legt tijdens een lange show. Het onderstaande kolomdiagram toont de geschatte warmtedissipatie bij twee uitgangsniveaus voor elke topologie, gebaseerd op de hierboven genoemde efficiëntiecijfers bij een nominaal vermogen van 1000 watt.
Geschatte warmteafvoer in watt bij een nominaal vermogen van 500 en 1000 watt, alleen weergegeven ter algemene vergelijking
Gewicht en draagbaarheid voor touring-eindversterkerrekken
Gewicht is tijdens het toeren belangrijker dan het op het eerste gezicht lijkt, aangezien elke kilogram in een rek van invloed is op het laden van de koffers, de planning van vorkheftrucks en dolly's, en de fysieke inspanning van de bemanning om spullen in en uit een locatie te verplaatsen volgens een strak wisselschema. EEN touring eindversterker gebouwd rond Klasse D-eindtrappen heeft doorgaans een veel kleiner koellichaam nodig dan een Klasse AB-eenheid met vergelijkbare output, wat zich direct vertaalt in een lichter chassis.
Geschatte vergelijking van het chassisgewicht voor equivalente kanaalaantallen, alleen ter algemene referentie weergegeven
Overwegingen voor geluidskarakter en dempingsfactoren
De dempingsfactor beschrijft hoe strak een versterker de beweging van de luidsprekerconus regelt zodra een signaal stopt, en het is een van de redenen waarom sommige ingenieurs nog steeds de voorkeur geven aan klasse AB-eindtrappen, aangezien bepaalde klasse AB-ontwerpen historisch gezien een zeer hoge dempingsfactor hebben geboden bij lage frequenties. Dit kan zich vertalen in strakke, gecontroleerde low-end bij specifieke kastontwerpen.
Moderne Klasse D-versterkers die zijn gebouwd voor professioneel gebruik op tournees hebben een groot deel van deze kloof gedicht door verbeterde uitgangsfiltering en feedbackontwerp, en veel huidige modellen meten nu concurrerend met Klasse AB-eenheden op dezelfde testbanken. Het praktische verschil tussen een bepaalde line array-kast komt vaak neer op het specifieke versterkermodel en het ontwerp van het uitgangsfilter, en niet alleen op het topologielabel.

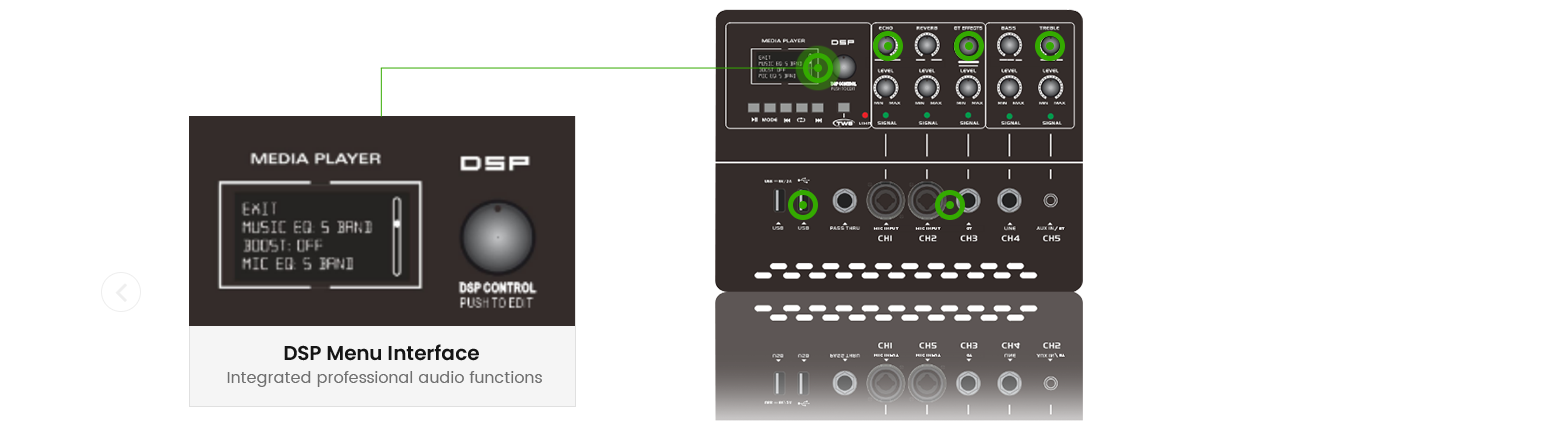

DSP-integratie in een moderne Pro Line Array-versterker
A DSP line-array-versterker bouwt digitale signaalverwerking rechtstreeks in het versterkerchassis in en voert taken uit zoals crossoverpuntselectie, tijduitlijning tussen array-elementen, beperking om de aangesloten kasten te beschermen en vooraf ingestelde afstemming afgestemd op een specifiek line array-model. Deze integratie vermindert de hoeveelheid afzonderlijke externe verwerkingsuitrusting die een toerboot moet meenemen en configureren vóór een show.
- Ingebouwde crossover- en equalisatie-presets afgestemd op specifieke kastmodellen
- Tijduitlijning en vertragingsinstellingen voor coherente arraydekking
- Begrenzings- en beveiligingscircuits afgestemd op de waarden van de driver en de spreekspoel
- Bewaking op afstand van de versterkerstatus via een netwerkinstallatie
- Vooraf ingesteld oproepen voor snelle omschakeling tussen verschillende showconfiguraties
Vergelijking van Klasse D en Klasse AB op basis van belangrijke factoren
In het onderstaande radardiagram zijn de klasse D- en klasse AB-topologie uitgelijnd op basis van vijf praktische factoren die van belang zijn voor een werkende line array-installatie, waarbij voor algemene vergelijking een eenvoudige schaal van 0 tot 10 wordt gebruikt. Er is geen enkele topologie die over elke as loopt. Daarom hangt de juiste keuze af van de specifieke prioriteiten van een bepaalde installatie en locatie.
Algemene vergelijking tussen vijf praktische factoren, gebaseerd op typische kenmerken waarnaar voor elke topologie wordt verwezen
Een Pro Line Array-versterker selecteren voor concerten en tournees
Het kiezen van een line array-versterker voor concerten en ander toerwerk houdt meer in dan het vergelijken van de belangrijkste machtscijfers. De onderstaande punten behandelen wat er het meest toe doet als een versterker daadwerkelijk in een koffer staat en tussen locaties reist.
- Nominaal vermogen en vrije ruimte in verhouding tot de specificaties van de aangesloten line array-kast
- Ingebouwde DSP-presets die zijn afgestemd op het specifieke kastmodel dat wordt gebruikt
- Chassisgewicht en rekdiepte voor de wegkoffers die al in gebruik zijn
- Koelontwerp en geluidsniveau van de ventilator voor plaatsing op het podium en aan de voorkant van het huis
- Netwerkbewaking en ondersteuning voor afstandsbediening voor grotere installaties
- Beveiligingscircuits geschikt voor de impedantiebelasting van de aangesloten array
Toepassingen op verschillende locaties en omgevingen
De eisen die gesteld worden aan a Pro Line Array-versterker afhankelijk van de locatie en de omgeving. In de onderstaande tabel worden algemene implementatie-instellingen beschreven en wat doorgaans het belangrijkst is in elke instelling.
| Locatie of omgeving | Typische vraag naar geluid | Overweging van de versterker |
|---|---|---|
| Professionele versterker voor stadions | Hoge output, brede dekking | Hoge hoofdruimte, DSP-gestuurde array-tuning |
| Versterker voor buitengeluidssystemen | Wisselvallig weer, lange worpafstand | Betrouwbaar thermisch beheer onder hitte |
| Concert- en festivaltournees | Regelmatig in- en uitladen | Lichtgewicht toerversterkerchassis |
| Huizen van aanbidding | Consistent dagelijks gebruik, matige output | Stabiele thermische prestaties, laag ventilatorgeluid |
| Zakelijk en conferentie | Prioriteit voor spraakhelderheid | Nauwkeurige DSP-crossover en -beperking |
Het kiezen van een Line Array Amplifier Manufacturer
Meer dan één vergelijken fabrikant van line-arrayversterkers Het is de moeite waard om de tijd te nemen voordat u zich engageert voor een versterkerstandaard voor de hele installatie, aangezien de juiste partner net zoveel invloed heeft op de betrouwbaarheid en ondersteuning op de lange termijn als de specificaties in de datasheets. Een paar praktische punten onderscheiden een goed op elkaar afgestemde partner vaak van een generieke leverancier.
- Technische ervaring in zowel Klasse D- als Klasse AB-topologieën
- Mogelijkheid om te werken met een leverancier van professionele eindversterkers relatie over meerdere productieruns
- Trackrecord ter ondersteuning van tournees en geïnstalleerde geluidsprojecten op verschillende soorten locaties
- Bereidheid om te bieden OEM professionele versterker regelingen voor merken die hun eigen productlijn opbouwen
- Duidelijke communicatie over DSP-configuratieondersteuning en firmware-updates
- Consistente kwaliteitscontrole over alle productiebatches
Over Ningbo Zhenhai Huage Electronics
Ningbo Zhenhai Huage Electronics Co., Ltd. is een professionele audio-onderneming die onderzoek en ontwikkeling, productie en verkoop integreert en werkt als een Pro Line Array-versterkerfabrikant en een Pro Line Array-versterkerfabriek. Het bedrijf richt zich al jaren op de productie van geluidsmixers, actieve eindversterkers, microfoons en aanverwante elektronische componenten en apparatuur.
Het bedrijf is gespecialiseerd in de productie van Custom Pro Line Array Amplifiers en aanverwante producten, en heeft door de jaren heen een zakelijke aanpak gevolgd waarbij goede producten, goede service en een goede reputatie centraal stonden. Er zijn langdurige, stabiele samenwerkingsrelaties opgebouwd met partners in binnen- en buitenland, en er zijn OEM-diensten verleend aan audiomerken die hun eigen productlijnen bouwden. Met professionele ontwerp-, productie- en testteams kunnen producten worden aangepast aan de specifieke eisen van de klant, en vragen over samenwerking zijn altijd welkom.
Veelgestelde vragen
| Q1. Wat is een line-array-versterker? Het is een eindversterker die is ontworpen om meerdere gekoppelde line-array-luidsprekerkasten aan te sturen met de stroom, hoofdruimte en controle die nodig zijn voor een coherente lange-afstandsgeluidsdekking. | Vraag 2. Welke versterker is het beste voor line-array-luidsprekers? De juiste versterker hangt af van het specifieke array-ontwerp, maar de meeste huidige opstellingen passen goed bij een Klasse D pro line array-versterker met ingebouwde DSP voor crossover en array-tuning. |
| Q3. Hoe werken line-array-versterkers? Ze nemen een audiosignaal op lijnniveau, passen DSP-verwerking toe, zoals crossover- en vertragingsinstellingen, en versterken vervolgens het signaal tot het spannings- en stroomniveau dat nodig is om de aangesloten kasten aan te sturen. | Q4. Wat is DSP in een eindversterker DSP staat voor digitale signaalverwerking en verwerkt binnen een versterker doorgaans crossover-punten, tijduitlijning, beperking en vooraf ingestelde afstemming voor een specifieke array-configuratie. |
| Vraag 5. Wat is een klasse D-versterker Een klasse D-versterker maakt gebruik van hoogfrequente schakelende uitgangsapparaten in plaats van een continu geleidende lineaire fase, waardoor deze over het algemeen een hoger rendement en een lagere warmteafgifte krijgt bij een bepaald vermogensniveau. | Vraag 6. Kan elke versterker een line-array-systeem van stroom voorzien? Niet betrouwbaar, aangezien line-arrays over het algemeen voldoende stroomafgifte, beveiligingscircuits en vaak DSP-besturing nodig hebben, afgestemd op het specifieke kastontwerp en de impedantiebelasting. |
| Vraag 7. Hoe match je een versterker met speakers? Matching omvat het controleren van de impedantiecompatibiliteit, het nominale vermogen in verhouding tot het luidsprekervermogen en het bevestigen van eventuele aanbevolen DSP-presets of crossover-punten uit het kastontwerp. | Vraag 8. Welke versterkerimpedantie moet ik kiezen? De versterker moet de nominale impedantie van de aangesloten line array-belasting ondersteunen, gewoonlijk 4 of 8 ohm, terwijl er voldoende ruimte overblijft voor het aantal met elkaar verbonden kasten. |
