Aansluithandleiding voor actieve luidsprekers uit de DSP19/DSP18/DSP110-serie

1. Productoverzicht

De DSP19/DSP18/DSP110-serie is een krachtige actieve luidspreker ontworpen voor professionele audiotoepassingen. Het heeft een ingebouwde DSP digitale signaalprocessor en een hoogefficiënte versterkermodule, geschikt voor vergaderruimtes, optredens, theaters en andere scenario's.

2. Voorbereiding vóór aansluiting

• Controleer de uitrustingslijst

Actieve luidsprekers (DSP19/DSP18/DSP110)

Netsnoer (standaard)

Audiokabel (XLR/TRS/TS, selecteer afhankelijk van de interface)

Mixer of audiobronapparaat (zoals computer, mobiele telefoon, speler)

• Omgeving en plaatsing

Plaats de luidsprekers niet dicht bij de muur (laat minimaal 20 cm ruimte vrij voor warmteafvoer)

Plaats de linker- en rechterkanalen symmetrisch om een gebalanceerd geluidsveld te garanderen

Schokbestendige behandeling: gebruik een speciale beugel of schokabsorberend kussen

3. Gedetailleerde uitleg van aansluitstappen

• Stroomaansluiting

Gebruik het originele netsnoer en sluit het aan op 100-240V AC

Zorg voor een stabiele stroomvoorziening (UPS of spanningsstabilisator wordt aanbevolen)

Opmerking: Sluit eerst alle audiokabels aan en schakel het apparaat als laatste in

• Selectie van audio-ingangsinterface

Bedieningsstappen:

Sluit het ene uiteinde van de audiokabel aan op de uitgangspoort van het audiobronapparaat

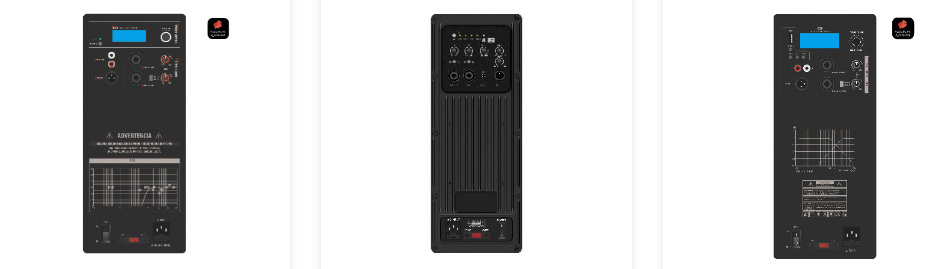

Sluit het andere uiteinde aan op de overeenkomstige INPUT-interface op het achterpaneel van de luidspreker

Draai de XLR-connector vast om te voorkomen dat deze eraf valt

• Systeemaansluiting voor meerdere luidsprekers

Seriemodus (van toepassing op DSP110):

Sluit de volgende luidspreker in serie aan via de LINK OUT-interface

Ondersteunt maximaal 4 serieverbindingen, met een totale afstand van ≤20 meter

Parallelle modus:

Gebruik een audioverdeler om meerdere signalen te verdelen

Let op impedantie-matching om overbelasting te voorkomen

4. Gemeenschappelijke probleemoplossing

Geen geluidsuitvoer

Controleer of het stroomindicatielampje brandt

Controleer of de audiokabel niet kapot is (u kunt een multimeter gebruiken om te testen)

Controleer de uitvoerinstellingen van het audiobronapparaat

Te veel achtergrondgeluid

Gebruik een gebalanceerde aansluiting (XLR/TRS)

Blijf uit de buurt van sterke elektromagnetische interferentiebronnen (zoals transformatoren)

Controleer of de aarding goed is

Laagfrequente vervorming

Schakel de "Bass Boost"-functie van de luidspreker uit

Zorg ervoor dat het ingangssignaal niet overbelast is (het piekindicatielampje brandt niet altijd)

5. Veiligheid en onderhoud

• Warmtebeheer: Het wordt aanbevolen om na 4 uur continu gebruik 15 minuten te stoppen
• Reiniging en onderhoud: Maak maandelijks het stof op het rooster schoon met een zachte doek
• Langdurige opslag: Koppel de voeding los en plaats het in een droge omgeving
