LLC-resonantie + Klasse D-versterker: hoe bereik ik 98% efficiëntie en dubbele EMI-optimalisatie?

Op het gebied van hoogefficiënte vermogensconversie herdefinieert de combinatie van LLC-resonantietopologie en klasse D-versterker de prestatielimiet van eindversterkers. Hoewel traditionele klasse D-versterkers een hoog rendement hebben (meestal 90%-95%), zijn EMI (elektromagnetische interferentie) en schakelverliezen veroorzaakt door hard schakelen nog steeds onvoldoende. LLC-resonantie kan de systeemefficiëntie tot 98% verhogen en EMI aanzienlijk verminderen door de schakeltechnologie te optimaliseren.

1. De synergetische voordelen van LLC-resonantie Klasse D-versterker

(1) De sleutel tot een doorbraak op het gebied van efficiëntie: zachte schakeltechnologie

Het knelpunt van traditionele klasse D-versterkers: tijdens hard schakelen schakelt MOSFET onder hoge spanning en hoge stroom, wat resulteert in aanzienlijke schakelverliezen (vooral bij hoogfrequente toepassingen).

LLC-resonantie-oplossing: Door het synergetische effect van resonante inductor (Lr), resonante condensator (Cr) en transformator-excitatie-inductor (Lm) wordt het volgende bereikt:

Zero Voltage Switching (ZVS): VDS is gedaald naar 0 voordat de MOSFET wordt ingeschakeld, waardoor inschakelverlies wordt geëlimineerd

Nulstroomschakeling (ZCS): De stroom keert op natuurlijke wijze terug naar nul wanneer de diode wordt uitgeschakeld, waardoor het verlies aan omgekeerd herstel wordt verminderd

(2) Kernmechanisme van EMI-optimalisatie

EMI-probleem van hard schakelen: snel veranderende dv/dt en di/dt (zoals 100V/ns) veroorzaken hoogfrequente stralingsruis.

Soepele overgang van LLC-resonantie: Sinusoïdale resonantiestroom (in plaats van blokgolf) vermindert de helling van de schakelflank met meer dan 50%, waardoor de hoogfrequente harmonischen aanzienlijk worden verminderd.

2. Ontwerppunten voor het bereiken van een efficiëntie van 98%

  • Nauwkeurige afstemming van resonante parameters

fr moet iets lager zijn dan de schakelfrequentie (fs) om ervoor te zorgen dat het ZVS-bereik belastingsveranderingen dekt. Voorbeeld: In een versterker van 500 W, wanneer Lr=50μH en Cr=22nF, fr≈150kHz, en fs is ingesteld op 200kHz.

Selectie van kwaliteitsfactor (Q-waarde): Een hoge Q-waarde (>0,5) zal leiden tot een afname van de efficiëntie van lichte belasting. Het wordt aanbevolen om het tussen 0,3-0,5 te regelen.

  • Magnetisch geïntegreerd transformatorontwerp

Balans tussen lekinductantie en excitatie-inductantie: Gebruik sandwichwikkeling of gesegmenteerde wikkeling om de lekinductantieverhouding terug te brengen tot minder dan 5% om resonantiepuntverschuiving te voorkomen.

Keuze van kernmateriaal: Ferriet of nanokristal heeft de voorkeur voor hoogfrequente toepassingen om wervelstroomverlies te verminderen.

  • MOSFET en stuurprogramma-optimalisatie

Apparaatselectie: MOSFET met lage Qg (gate-lading) en lage Coss (uitgangscapaciteit) heeft de voorkeur.

Ontwerp van aandrijfcircuit: Voeg negatieve spanningsuitschakeling toe (-2V tot -5V) om valse triggering veroorzaakt door het Miller-effect te voorkomen.

3. Praktische strategieën voor EMI-onderdrukking

(1) Belangrijke regels voor PCB-lay-out

Minimaliseer het resonantiecircuit: plaats de primaire wikkeling van Lr, Cr en transformator in aangrenzende gebieden om het hoogfrequente stroompad te verkorten.

Segmentatie van het grondvlak: De stroomaarde (PGND) en de signaalaarde (AGND) zijn op één punt aangesloten om ruiskoppeling te voorkomen.

(2) Ontwerp van filtercircuit

Ingangstrap: Voeg een π-type filter toe (X-condensator common-mode inductor) om 100 kHz-1 MHz geleide EMI te onderdrukken.

Eindtrap: Gebruik een LC-filter (L=1μH, C=100nF) om resterende schakelruis weg te filteren.

(3) Afscherming en aarding

Transformatorafschermingslaag: Koperfolie omwikkelt de transformator en is geaard om magnetische veldstraling te verminderen.

Aarding van het koellichaam: Het MOSFET-koellichaam is verbonden met PGND via een pad met lage impedantie om antenne-effect te voorkomen.

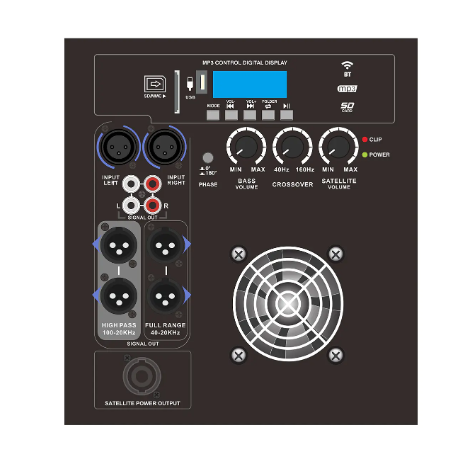

4. Productkenmerken van LLC resonante, zeer betrouwbare klasse D-eindversterker

  • Ultrahoog rendement (>95%)

Zachte schakeltechnologie: nulspanningsschakeling (ZVS) en nulstroomschakeling (ZCS) worden bereikt door LLC-resonantie, waardoor MOSFET-schakelverliezen aanzienlijk worden verminderd en de algehele efficiëntie 95% -98% kan bereiken.

Laag geleidingsverlies: Gebruik lage RDS(on) MOSFET- of GaN-apparaten om de geleidingsspanningsval te verminderen en de energie-efficiëntie te verbeteren.

Hoge efficiëntie bij lichte belasting: De efficiëntiefluctuatie is <5% in het belastingsbereik van 20% -100%, wat beter is dan de traditionele hard-switching Klasse D-versterker.

  • Uitstekende EMI-prestaties

Sinusoïdale resonantiestroom: De natuurlijke sinusoïdale golfvorm van de LLC-topologie vermindert hoogfrequente harmonischen, en de uitgestraalde EMI wordt verminderd met 10-15 dB vergeleken met de hard-switching Klasse D.

Geoptimaliseerde PCB-indeling: De belangrijkste resonantielus is ontworpen om zo kort mogelijk te zijn, en met de afschermingslaag en het filtercircuit kan deze gemakkelijk voldoen aan de CISPR 32/EN 55032 Klasse B-norm.

Lage geluidsproductie: THD N (totale harmonische vervormingsruis) <0,05%, voldoet aan de eisen van hifi-audio en medische apparatuur.

  • Betrouwbaarheid ontwerp

Meerdere beschermingsmechanismen:

Overstroombeveiliging (OCP): realtime monitoring van de uitgangsstroom, responstijd <1 μs;

Overspannings-/onderspanningsbeveiliging (OVP/UVP): breed ingangsspanningsbereik (zoals 12V-60V);

Oververhittingsbeveiliging (OTP): automatische belastingsreductiefunctie van de temperatuursensor.

Componenten met lange levensduur:

Vastestofcondensatoren (levensduur > 100.000 uur) vervangen elektrolytische condensatoren;

Kernen die bestand zijn tegen hoge temperaturen (boven 130°C) voorkomen verzadigingsfouten.

Anti-vibratie en anti-shock: oppotproces en metalen omhulselontwerp, geschikt voor zware omgevingen zoals auto- en industriële omgevingen.

  • Compactheid en hoge vermogensdichtheid

Magnetische integratietechnologie: integratie van resonante inductor (Lr) en transformator (Tx) in één enkele kern, waardoor het volume met 30% wordt verminderd.

Hoogfrequent ontwerp: de schakelfrequentie kan 500 kHz - 1 MHz bereiken (GaN-oplossing), waardoor het gebruik van kleinere passieve componenten mogelijk is.

Modulaire verpakking: Standaard halfsteens/full-steenmodules (zoals 48V/500W), die plug-and-play ondersteunen.

  • Intelligente en digitale besturing

Adaptieve frequentiemodulatie: Pas de schakelfrequentie (fs) automatisch aan op basis van belastingsveranderingen om de optimale resonantiestatus te behouden.

Digitale interface: ondersteuning voor I2C/PMBus-communicatie, realtime monitoring van efficiëntie, temperatuur en foutstatus.

  • Brede toepassingsmogelijkheden

High-end audio: HiFi-versterker, autoradio (THD N<0,03%);

Industriële voeding: servoaandrijving, laserapparatuur (efficiëntie>96%);

Medische apparatuur: ultrasone generator, MRI-voeding (laag geluidsniveau en hoge betrouwbaarheid);

Nieuw energiesysteem: fotovoltaïsche omvormer, autolader (brede spanningsingang).

5. Voorzorgsmaatregelen voor het gebruik van LLC-resonante klasse D-eindversterkers met hoge betrouwbaarheid

Hoewel LLC resonante klasse D-eindversterkers met hoge betrouwbaarheid uitstekende prestaties en stabiliteit hebben, moeten de volgende belangrijke problemen bij daadwerkelijke toepassingen nog steeds worden opgemerkt om een betrouwbare werking van het systeem op lange termijn en optimale prestaties te garanderen:

Voeding en elektrische parameterafstemming

  • Ingangsspanningsbereik

Volg strikt het ingangsspanningsbereik dat is gespecificeerd in de specificatie (zoals 24V-60V). Overspanning kan MOSFET-storing veroorzaken, en onderspanning kan resonantie-afwijkingen veroorzaken.

Het wordt aanbevolen om een ​​TVS-diode of een overspanningsbeveiligingscircuit aan de ingang toe te voegen om overspanningsschokken te voorkomen.

  • Vermogensafstemming

Het belastingsvermogen mag niet hoger zijn dan 120% (momentane piek) of 100% (continue werking) van het nominale vermogen van de versterker, anders kan dit een overstroombeveiliging activeren of de eindtrap beschadigen.

Voor inductieve belastingen (zoals motoren en transformatoren) moet een extra vermogensmarge van 20% worden gereserveerd.

Beheer van warmteafvoer
  • Installatie van koellichaam

Installeer een koellichaam met bijpassende specificaties (zoals thermische weerstand ≤ 0,5 ℃/W), zorg ervoor dat het warmteafvoeroppervlak in nauw contact staat met de MOSFET/transformator en breng siliconenvet met hoge thermische geleidbaarheid aan.

Vermijd het parallel laten lopen van het koellichaam aan andere hoogfrequente signaallijnen om elektromagnetische interferentie te voorkomen.

  • Omgevingstemperatuur

De aanbevolen werkomgevingstemperatuur is ≤40℃ (industriële kwaliteit) of ≤85℃ (militaire kwaliteit). Hoge temperaturen zullen de levensduur van de elektrolytische condensator aanzienlijk verkorten.

Bij gebruik in een besloten ruimte is geforceerde luchtkoeling (windsnelheid ≥ 2m/s) of vloeistofkoeling vereist.

Resonantieparameterkalibratie
  • Resonantiefrequentie (fr) verificatie

Voordat het apparaat wordt ingeschakeld, moet een stroomsonde van een oscilloscoop worden gebruikt om te verifiëren of de werkelijke resonantiefrequentie consistent is met de ontwerpwaarde (zoals 150 kHz ± 5%). Een te grote afwijking zal een ZVS-fout veroorzaken.

Als de frequentie wordt verschoven, kan deze worden gecorrigeerd door de resonantiecondensator (Cr) of de inductor (Lr) aan te passen.

  • Lichte lastbescherming

LLC-resonantie kan het ZVS-gebied verlaten als de belasting <10% is. De burst-modus of frequentiesprongfunctie moet worden ingeschakeld om een ​​plotselinge daling van de efficiëntie te voorkomen.

PCB-indeling en bedrading
  • Ontwerp met sleutellus

De resonantielus (Lr-Cr-transformator) moet kort en breed zijn, met een aanbevolen lengte van <3 cm om de invloed van parasitaire inductie te verminderen.

De stroomaarde (PGND) en signaalaarde (AGND) maken gebruik van stervormige éénpuntsaarding om aardingsgeluiden te voorkomen.

  • EMI-onderdrukking

De in-/uitgangskabels moeten zijn voorzien van magnetische ringen en gebruik maken van twisted pair of afgeschermde kabels.

Gevoelige signaallijnen (zoals feedbacklijnen) moeten uit de buurt worden gehouden van hoogfrequente schakelknooppunten (afstand ≥5 mm).

Beveiligingsfunctietest
  • Verificatie van de beveiligingsdrempel

Bij het eerste gebruik is het noodzakelijk om te simuleren en te testen of de beveiliging tegen overstroom (OCP), overspanning (OVP) en overtemperatuur (OTP) normaal wordt geactiveerd (zoals het geleidelijk verhogen van de spanning met een instelbare belasting/voeding).

De beschermingsresponstijd moet <10 μs (overstroom) en <1 ms (oververhitting) zijn.

  • Foutherstel

Nadat de fout is verholpen, wordt aanbevolen om 1-2 seconden te wachten voordat u het apparaat opnieuw inschakelt, om herhaalde schokken te voorkomen die het apparaat kunnen beschadigen.

Onderhoud en levensbeheer
  • Regelmatige inspectie

Controleer elke 6 maanden of de elektrolytische condensator uitpuilt en of het magnetische onderdeel verkleurd is (een teken van veroudering door hoge temperaturen).

Gebruik een warmtebeeldcamera om belangrijke componenten (zoals MOSFET, transformator) te scannen op abnormale temperatuurstijging.

  • Levensvoorspelling

Registreer de bedrijfstijd- en temperatuurgegevens. Wanneer de condensator-equivalente serieweerstand (ESR) met ≥50% toeneemt, moet deze worden vervangen.

Taboes op het gebied van toepassingen

Onbelast gebruik is verboden: dit kan ervoor zorgen dat de resonantiespanning uit de hand loopt en de MOSFET beschadigd raakt.

Geen uitgangskortsluiting: zelfs met OCP-beveiliging zullen frequente kortsluitingen de levensduur van het apparaat nog steeds verkorten.

Vermijd vochtige/stoffige omgevingen: dit kan ontladings- of isolatiefouten veroorzaken (beschermingsgraad IP65 of hoger is vereist).

6. Veelgestelde vragen over LLC resonante klasse D eindversterker met hoge betrouwbaarheid

Basisprincipes

Vraag 1: Wat is het essentiële verschil tussen LLC resonante klasse D eindversterker en traditionele klasse D eindversterker?

A1: Traditionele klasse D maakt gebruik van hard-switching, wat aanzienlijke schakelverliezen en EMI-problemen met zich meebrengt; LLC-resonantie bereikt een hoog rendement (>95%) en een lage EMI via zachte schakeltechnologie (ZVS/ZCS), terwijl sinusoïdale resonantiestroom wordt gebruikt om ruis te verminderen.

Vraag 2: Waarom kan LLC-resonantie de betrouwbaarheid verbeteren?

A2:

Zacht schakelen vermindert MOSFET-stress en verlengt de levensduur van het apparaat;

Resonante topologie onderdrukt op natuurlijke wijze spannings-/stroompieken;

Meerdere beveiligingscircuits (OCP/OVP/OTP) zorgen voor een snelle foutisolatie.

Ontwerp applicatie

Vraag 3: Hoe resonante parameters selecteren (Lr, Cr, Lm)?

A3:

De resonantiefrequentie fr=1/(2π√(LrCr)) wordt doorgaans ingesteld op 0,7-0,9 maal de schakelfrequentie fs;

Er wordt aanbevolen dat de excitatie-inductantie Lm 3-5 keer Lr bedraagt ​​(om ervoor te zorgen dat het ZVS-bereik belastingsveranderingen dekt);

Referentieontwerptools (zoals TI's LLC Calculator) helpen bij de berekening.

Vraag 4: Wat zijn de taboes in de PCB-indeling?

A4:

Vermijd een te lange resonante lusroutering (>3 cm);

Meng geen voedingsaarde en signaalaarde;

Houd hoogfrequente schakelknooppunten uit de buurt van feedbacklijnen.

Prestatie-optimalisatie

Vraag 5: Wat moet ik doen als de efficiëntie daalt bij lichte belasting?

A5:

Burst-modus of frequentiemodulatie inschakelen;

Optimaliseer de dode tijd (meestal 50-100ns);

Selecteer lage Qg GaN-apparaten om schijfverliezen te verminderen.

Vraag 6: Hoe kan EMI verder worden verminderd?

A6:

Voeg common-mode-smoorspoel en X/Y-condensatoren toe;

Gebruik een afgeschermde transformator en metalen behuizing;

Vermijd gevoelige frequentiebanden (zoals de AM-omroepband) voor het schakelen tussen frequenties.

Problemen oplossen

Vraag 7: Geen uitvoer na het inschakelen. Wat is de mogelijke reden?

A7:

Controleer of de ingangsspanning binnen het toegestane bereik ligt;

Bevestig of het vrijgavesignaal (EN) is geactiveerd;

Detecteer of het beveiligingscircuit ten onrechte is geactiveerd (zoals overspanningsvergrendeling).

Vraag 8: Hoe voorkom ik dat MOSFET oververhit raakt en verbrandt?

A8:

Zorg voor goed contact van het koellichaam (thermische vetdikte <0,1 mm);

Controleer of ZVS wordt bereikt (observeer de VDS-golfvorm met een oscilloscoop);

Controleer of de poortaandrijfspanning voldoende is (meestal 10-12V).

Toepassingsscenario's

Vraag 9: Kan het worden gebruikt voor apparaten op batterijen?

A9: Ja, maar let op:

Kies een model met brede ingangsspanning (zoals 8-40V);

Schakel de energiebesparende modus in bij lichte belasting;

Gebruik bij voorkeur een IC met lage ruststroomregeling (zoals <1mA).

Vraag 10: Hoe kan de veiligheid van medische apparatuur worden gewaarborgd?

A10:

Via scheidingstransformatoren van medische kwaliteit (zoals 5 kV-spanningsbestendig);

Redundant ontwerp van sleutelbeveiligingscircuits;

Voldoen aan de veiligheidsnormen IEC 60601-1.

Onderhoud en levensduur

Vraag 11: Hoe vaak moeten elektrolytische condensatoren worden vervangen?

A11:

Ongeveer 5-8 jaar onder normale omstandigheden (40°C);

Bij hoge temperaturen (>85°C) is vervanging elke 2-3 jaar vereist;

Controleer de ESR-waarde en vervang deze onmiddellijk als deze met 50% stijgt.

Vraag 12: Hoe kan ik de veroudering van magnetische componenten bepalen?

A12:

Observeer of de kern gebarsten of verkleurd is;

Test of de inductie met meer dan 10% afneemt;

Gebruik een warmtebeeldcamera om lokale oververhitting te detecteren (>120°C vereist vervanging).
